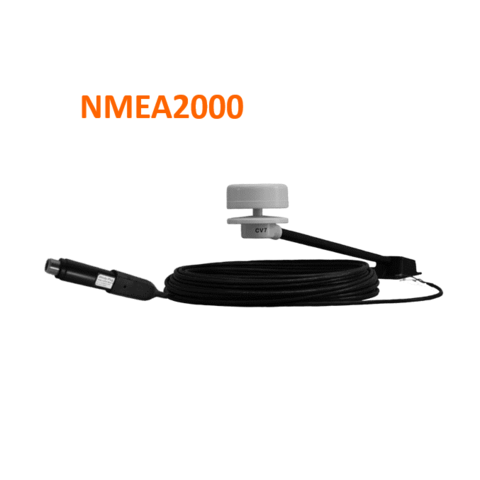

LCJ CV7‐WindyPlug NMEA2000 Ultralyd vindsensor med Barometer & 25m kabe

Din valgte konfiguration: Standard

Kontakt mig med varenummeret, hvis du har brug for flere tekniske oplysninger om dette produkt.

CV7-WindyPlug-pakken består af en CV7-ultralydsvindsensor og et WindyPlug-interface med barometer til integration i et NMEA2000-netværk.

CV7 er udviklet til sejlbåde. Den skrå arm gør det lettere at montere sensoren på mastetoppe, hvor der allerede sidder antenner og navigationslys. Sensoren leverer vindhastighed i knob eller meter pr. sekund, relativ vindretning i grader og lufttemperatur i grader Celsius via en standardiseret seriel forbindelse.

Sensoren har ingen bevægelige mekaniske dele. Konstruktionen begrænser mekanisk slid og er modstandsdygtig over for stød og fugle. Den påvirkes ikke af gyroskopiske kræfter, registrerer også svag vind og kompenserer for krængning. Den kompakte form begrænser vindmodstanden, og elektronikken er beskyttet i et robust hus.

WindyPlug indeholder et barometer og forbinder vindsensoren med NMEA2000-installationen. Et MICRO C-hanstik giver direkte tilslutning til NMEA2000-bussen.

Specifikationer for CV7

Kabelforbindelse, 4 ledere:
– Rød: +12 VDC (9–16 VDC, 9 mA)
– Blå: 0 V
– Gul: NMEA0183®-udgang +
– Grøn: NMEA0183®-udgang –

Måleområde:
Vindhastighed: 0,25 til 80 knob
Vindvinkel: 0 til 359°
Temperatur: -15 °C uden isdannelse til +55 °C

Målefølsomhed:
Vindhastighed: 0,25 knob
Vindvinkel: ±1°
Lufttemperatur: ±1 °C

WindyPlug

Stik: MICRO-hanstik til NMEA2000.
Kapslingsgrad: IP66, når WindyPlug er tilsluttet.
Strømforsyning: via NMEA2000®, 8–28 VDC.
Forbrug: 1 LEN / <40 mA inklusive sensor.
Driftsindikator: 1 blinkende LED.
Tryksensor: hydrofob membran.
Måleområde for lufttryk: 850–1150 hPa.

Opløsning: 0,1 hPa med NMEA2000 V3.
Relativ nøjagtighed: ±0,5 hPa ved 20 °C.
Absolut nøjagtighed: ±1,5 hPa ved 20 °C.
Omregning: 1 hPa = 1 mbar = 0,003 inHg; 0 °C = 32 °F.

NMEA2000 V3 PGN-data:
TX: 59904; 60928; 126464; 126996; 130306; 130312; 130314.
RX: 59392; 59904; 60928; 130315.

Producenten angiver overensstemmelse med de europæiske CE-krav.

Kompatibilitet

NMEA2000 V3-standarden. Producenten oplyser, at interfacet er testet med B&G, Furuno, Garmin, Humminbird, Lowrance, Raymarine og Simrad.

Navigationssoftware forbundet til NMEA2000-netværket: Adrena, FT NavVision, MaxSea, Noé, OpenCPN og SeaPro.

Leveringsomfang

• CV7-sensor med 310 mm skrå arm
• Monteringsbeslag
• 25 m kabel, 4 × 0,22 mm²
• WindyPlug
• Bruger- og installationsvejledning

LCJ Capteurs angiver 2 års producentgaranti på dele og arbejdsløn ved arbejde på producentens værksted.
