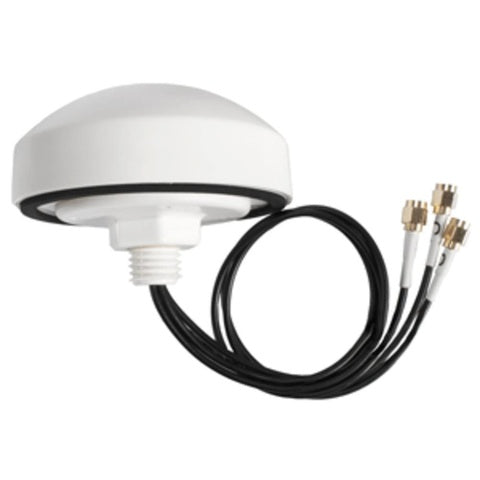

Shakespeare JF-3 Classic Multi-Band Antenne GPS-Mobil-Wi-Fi 4x10,2cm

Din valgte konfiguration: Standard

Kontakt mig med varenummeret, hvis du har brug for flere tekniske oplysninger om dette produkt.

Shakespeare JF-3 Classic Multi-Band Antenne til GPS, Mobil og Wi-Fi er en 3-vejs omni-directional, IP67 vandtæt antenne til marine og transport kommunikation i barsk miljø.
Denne antenne leverer avanceret antenneteknologi til GPS / 2G / 3G / 4G / Wi-Fi i en kompakt enhad.
Wi-Fi-funktionerne omfatter 802.11a, 802.11b / g / n og ny 802.11ac.
Antennen har sit eget grundplan og kan udstråle på enhver monteringsflade som metal, plast eller glasfiber uden at påvirke ydeevnen.

3-i-1 antennfunktion
Høj ydeevne til GPS / WiFi / 2G / 3G / 4G
Modstandsdygtigt mod hårdt udendørs miljø
Omni-directional til cellulære system
1 Cellular / LTE (2G / 3G / 4G) antenner
1 WiFi (802.11abgn, ac) 2,4 / 5G antenner
1 GPS antenne
Vandtæt IP67
Montering: M20 x 2,5mm
Dimensioner: 1,6 "X 4"
Garanti: 5 år

Specifikationer:


WiFi Specifikationer:


Frequency band:


2.4~2.5GHz


5~5.4GHzHz


5.4~5.9GHzHz


Average peak gain:


4.8dBi


6.9dBi


7.7dBi


Average efficiency:


73%


65%


70%


VSWR Max:


3.0:1


3.0:1


3.0:1


Impedance:


50 ohm


Pattern type/ polarization:


Omni-directional/ linear


Power handling:


25 watt


Connector:


R/P SMA Male


GPS Specifikationer:


Frequency band:


1575.42 ± 2MHz


VSWR:


1.5 Max


Bandwidth:


20MHz Min. at -10dB


Axial ratio / Polarization:


3dB Max. on a 70mm x 70mm ground plane / Right hand


Peak Gain:


4dBic Min. at 0° on a 70mm x 70mm ground plane


Gain & radiation coverage:


≥-4dBic at -90°≤Ø≤90° (over 75% volume)


Connector:


BNC Male



Amplifier Module


Gain:


27dB Typical


Noise figure:


2.5dB Max.


LOW voltage operation:


2.7-6.0Vdc


Impedance:


50 OHMS


VSWR:


2:1 Max.


Brand rejection:


-35dB@±100MHz


Power handling:


1W Max.


Current:


10±3mA


Mobil Specifikationer:


Frequency band:


LTE 696~800MHz


AMPS/GSM 824~960MHz


DCS/PCS 1710~1990MHz


WCDMA 1920~2170MHz, 2600 MHz


Average peak gain:


2.6dBi


-0.1dBi


6.7dBi


6.8dBi


Average efficiency:


64%


39%


78%


80%


VSWR Max:


3.0:1


3.0:1


3.0:1


2.0:1


Impedance:


50Ω


Pattern type/ polarization:


Omni-directional/ linear


Power handling:


25 watt


Connector:


FME Female
