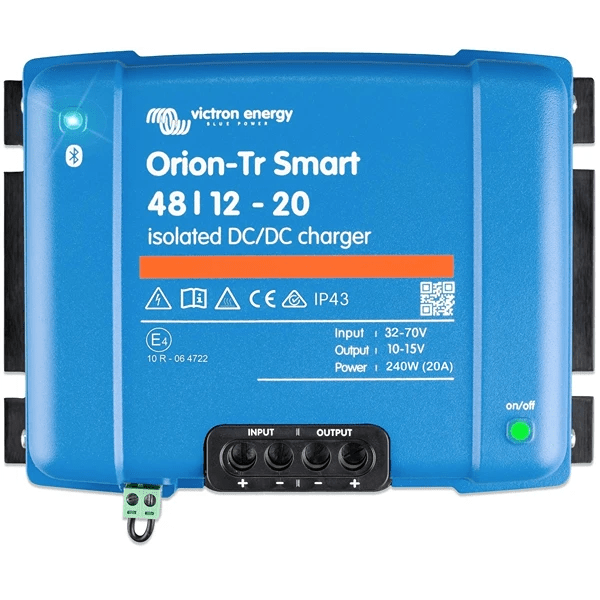

Victron Orion-Tr Smart 48/12-20 – DC-DC-batterilader, isoleret
Varenr. VIC-10017
Lad forbrugsbatteriet få en opladning, der passer til dets behov.
- Overfører energi fra en egnet DC-kilde til et kompatibelt batteri med ladestyring.
- Indgangsspænding: 32–70 V DC
- Justerbar udgangsspænding: 10–15 V DC
- Kontinuerlig udgangsstrøm: 20 A ved nominel udgangsspænding og 40 °C
Passer produktet til dit behov?
Kontrolleret opladning med Bluetooth
VictronConnect bruges til opsætning via Bluetooth. Ladeprofilen skal indstilles til batteriet; både blybatterier og lithium kan anvendes, når batteriproducentens krav og eventuel BMS-styring er opfyldt. Modellen understøtter opladning i flere trin og kan også konfigureres som strømforsyning.
Tekniske oplysninger
| Indgangsspænding | 32–70 V DC |
|---|---|
| Justerbar udgangsspænding | 10–15 V DC |
| Kontinuerlig udgangsstrøm | 20 A ved nominel udgangsspænding og 40 °C |
| Spænding | 48 V / 12 V |
| Angivet strømstyrke | 20 A |
| Produktfunktion | Batterilader / strømforsyning |
| Nominel indgang / udgang | 48 V / 12 V |
| Galvanisk isolation | Ja |
| Bluetooth / VictronConnect | Ja |
| VE.Direct | Nej |
| Fjernbetjent til/fra | Ja – via remote on/off |
| Forbindelser | Bluetooth |
| Modelserie | Orion-Tr Smart |
| Mærke | Victron |
48 V indgang → 12 V batteri · 20 A · isoleret
Batteri, BMS, generator, kabler og sikringer skal passe til den konkrete installation. Denne model har ikke VE.Direct og kan ikke tilsluttes et VE.Direct-display eller VE.Direct-kabel. Indgang og udgang er galvanisk isolerede.
Se producentens dokumentation (åbner i en ny fane)Installation og valg af tilbehør
Kontrollér input/output, batteriprofil, generatorens kapacitet, BMS-styring og varmeafledning. Den konkrete model afgør funktionerne.
Passer til denne type installation
- 48 V forsyningssystem og et 12 V batteri på udgangen.
- Et ladebehov, der er dimensioneret til højst 20 A kontinuerlig udgangsstrøm ved 40 °C.
- En installation med korrekt generatorbelastning, kabeldimensionering, sikring og batteristyring.
Tilslutning og det, der skal vælges særskilt
Kabler, sikringer, kabelsko og eventuel BMS-styring vælges efter den konkrete installation. De er ikke generelt kompatible tilkøb alene ud fra produktnavnet. Kontroller produktvarianten, pladsforholdene og producentens montageanvisninger før bestilling og installation.
Vigtige begrænsninger
Batteri, BMS, generator, kabler og sikringer skal passe til den konkrete installation. Denne model har ikke VE.Direct og kan ikke tilsluttes et VE.Direct-display eller VE.Direct-kabel. Indgang og udgang er galvanisk isolerede.
Hele produktbeskrivelsen
Victron Orion-Tr Smart 48/12-20 – DC-DC-batterilader, isoleret er en batterilader til at lade et 12 V forbrugsbatteri fra et 48 V DC-system. Den kan bruges ved en korrekt dimensioneret installation i båd, camper eller køretøj, hvor opladningen skal styres i stedet for blot at forbinde batteribankerne direkte.
Kontrolleret opladning med Bluetooth
VictronConnect bruges til opsætning via Bluetooth. Ladeprofilen skal indstilles til batteriet; både blybatterier og lithium kan anvendes, når batteriproducentens krav og eventuel BMS-styring er opfyldt. Modellen understøtter opladning i flere trin og kan også konfigureres som strømforsyning.
Passer til denne type installation
- 48 V forsyningssystem og et 12 V batteri på udgangen.
- Et ladebehov, der er dimensioneret til højst 20 A kontinuerlig udgangsstrøm ved 40 °C.
- En installation med korrekt generatorbelastning, kabeldimensionering, sikring og batteristyring.
Tekniske oplysninger
| Produktfunktion | Batterilader / strømforsyning |
|---|---|
| Nominel indgang / udgang | 48 V / 12 V |
| Indgangsspænding | 32–70 V DC |
| Justerbar udgangsspænding | 10–15 V DC |
| Kontinuerlig udgangsstrøm | 20 A ved nominel udgangsspænding og 40 °C |
| Galvanisk isolation | Ja |
| Bluetooth / VictronConnect | Ja |
| VE.Direct | Nej |
| Fjernbetjent til/fra | Ja – via remote on/off |
Strømgrænsen i tabellen gælder ved nominel udgangsspænding. Ved højere temperatur skal belastningen reduceres efter databladet. Indstilles udgangen højere end nominel spænding, stiger kravet til den nødvendige indgangsspænding også.
Tilslutning og det, der skal vælges særskilt
Kabler, sikringer, kabelsko og eventuel BMS-styring vælges efter den konkrete installation. De er ikke generelt kompatible tilkøb alene ud fra produktnavnet. Kontroller produktvarianten, pladsforholdene og producentens montageanvisninger før bestilling og installation.
Vigtige begrænsninger
Batteri, BMS, generator, kabler og sikringer skal passe til den konkrete installation. Denne model har ikke VE.Direct og kan ikke tilsluttes et VE.Direct-display eller VE.Direct-kabel. Indgang og udgang er galvanisk isolerede.
Manual og dokumentation
Hjælp til at vælge
Er du i tvivl om indgangsspænding, batteritype eller ladestrøm? Spørg mig før køb. Oplys batteri, generator/forsyning og den ønskede funktion, så valget kan afklares.
