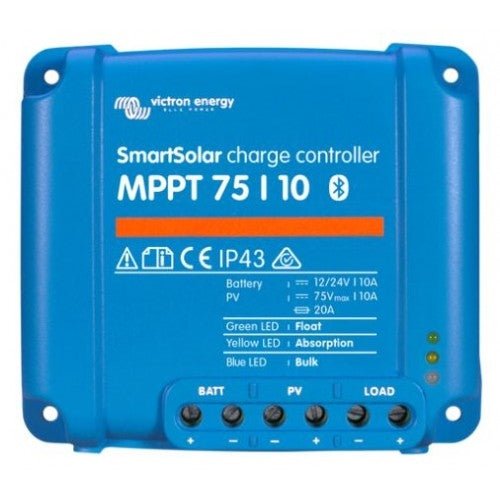

Victron SmartSolar MPPT 75/10 – solcelleregulator med Bluetooth
Varenr. VIC-10027
Victron SmartSolar MPPT 75/10 styrer solcelleopladningen af batteriet med op til 10 A ladestrøm. Panelspænding, kortslutningsstrøm og batterispænding skal alle passe til regulatorens grænser.
- Model: SmartSolar MPPT 75/10
- Batterispænding: 12/24 V
- Maks. batteriladestrøm: 10 A
Passer produktet til dit behov?
Solcelleeffekten i watt afhænger af batterispændingen. MPPT-modellens første tal er spændingsgrænsen fra panelerne, og det andet er maksimal ladestrøm til batteriet. Beskyt batteriforbindelsen med en korrekt dimensioneret sikring. Montér regulatoren tørt med plads til køling.
Det følger med
- 1 SmartSolar MPPT-regulator.
Tekniske oplysninger
| Model | SmartSolar MPPT 75/10 |
|---|---|
| Batterispænding | 12/24 V |
| Maks. batteriladestrøm | 10 A |
| Maks. PV-tomgangsspænding (Voc) | 75 V |
| Maks. PV-kortslutningsstrøm (Isc) | 10 A |
| Nominel solcelleeffekt ved 12 V | 145 W |
| Nominel solcelleeffekt ved 24 V | 290 W |
| Mål (H × B × D) | 100 × 113 × 40 mm |
| Vægt | 0,5 kg |
| Kabelklemmer | Op til 6 mm² |
| Kommunikation | Bluetooth/VictronConnect og VE.Direct |
| Beskyttelse | IP43 elektronik / IP22 tilslutningsområde |
| Driftstemperatur | −30 til +60 °C; fuld mærkeeffekt til +40 °C |
| Forbrugsudgang | 15 A |
12/24 V batteri · 10 A · Bluetooth
Panelernes koldekorrigerede Voc skal være under 75 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Regulatorens indbyggede Bluetooth bruger ikke VE.Direct-stikket. Denne udgave har ikke frontport til SmartSolar plug-in-display; brug MPPT Control via VE.Direct.
Se producentens dokumentation (åbner i en ny fane)Installation og valg af tilbehør
Panelernes samlede tomgangsspænding må ikke overstige 75 V, heller ikke i frost. Ved opstart skal PV-spændingen ligge mindst 5 V over batterispændingen; under drift mindst 1 V. Tilslut batteriet før solpanelerne, og vælg korrekt batterispænding og ladeprofil efter manualen.
Hele produktbeskrivelsen
Victron SmartSolar MPPT 75/10 styrer solcelleopladningen af batteriet med op til 10 A ladestrøm. Panelspænding, kortslutningsstrøm og batterispænding skal alle passe til regulatorens grænser.
Tekniske specifikationer
| Model | SmartSolar MPPT 75/10 |
|---|---|
| Batterispænding | 12/24 V |
| Maks. batteriladestrøm | 10 A |
| Maks. PV-tomgangsspænding (Voc) | 75 V |
| Maks. PV-kortslutningsstrøm (Isc) | 10 A |
| Nominel solcelleeffekt ved 12 V | 145 W |
| Nominel solcelleeffekt ved 24 V | 290 W |
| Mål (H × B × D) | 100 × 113 × 40 mm |
| Vægt | 0,5 kg |
| Kabelklemmer | Op til 6 mm² |
| Kommunikation | Bluetooth/VictronConnect og VE.Direct |
| Beskyttelse | IP43 elektronik / IP22 tilslutningsområde |
| Driftstemperatur | −30 til +60 °C; fuld mærkeeffekt til +40 °C |
| Forbrugsudgang | 15 A |
Det får du med
- 1 SmartSolar MPPT-regulator.
Kompatibilitet og montering
Panelernes samlede tomgangsspænding må ikke overstige 75 V, heller ikke i frost. Ved opstart skal PV-spændingen ligge mindst 5 V over batterispændingen; under drift mindst 1 V. Tilslut batteriet før solpanelerne, og vælg korrekt batterispænding og ladeprofil efter manualen.
Godt at vide
Solcelleeffekten i watt afhænger af batterispændingen. MPPT-modellens første tal er spændingsgrænsen fra panelerne, og det andet er maksimal ladestrøm til batteriet. Beskyt batteriforbindelsen med en korrekt dimensioneret sikring. Montér regulatoren tørt med plads til køling.
