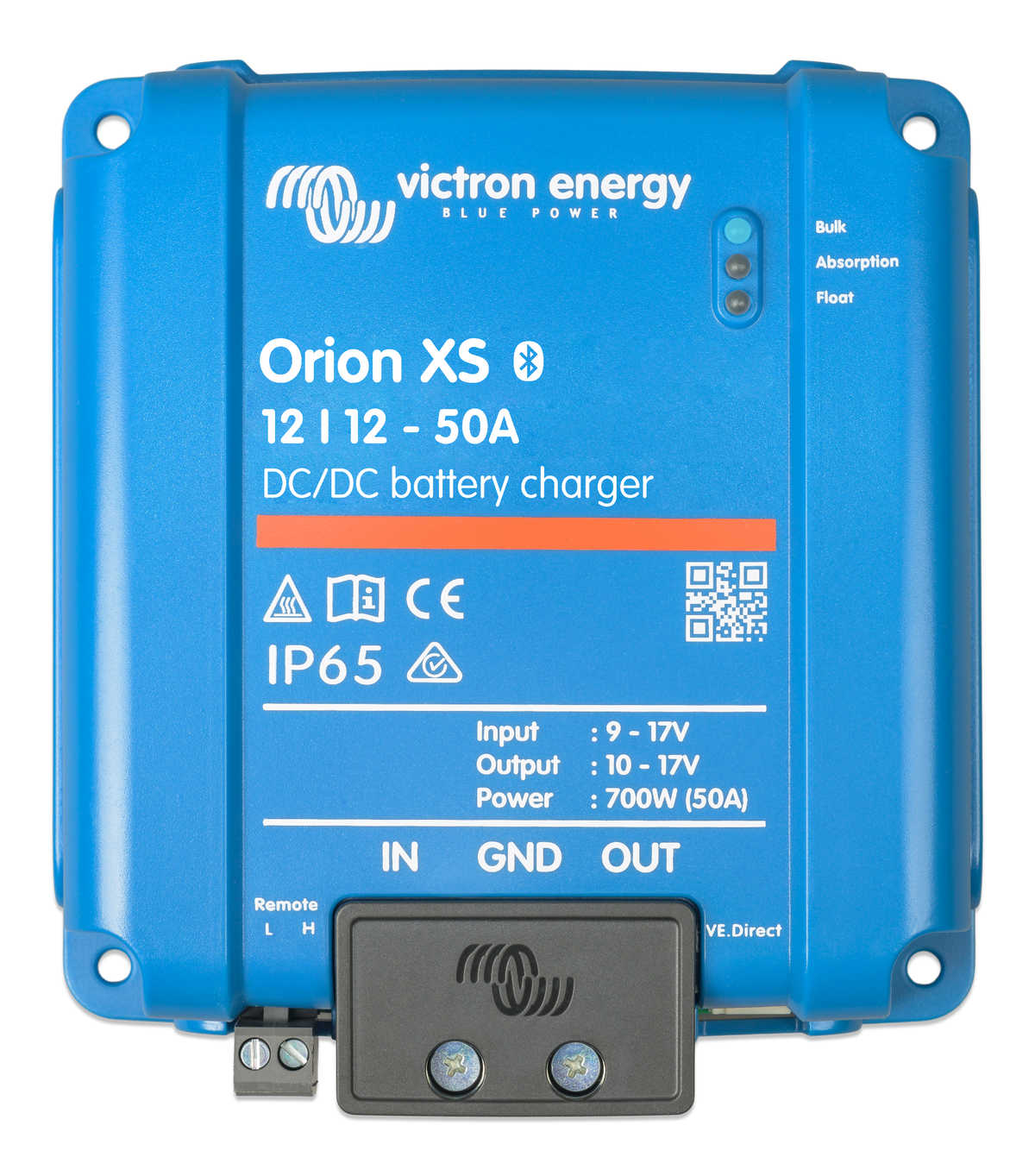

Victron Orion XS 12/12-50 A – DC-DC battery charger with Bluetooth
Giv forbrugsbatteriet en ordentlig opladning, mens motoren går. Orion XS 12/12-50A styrer opladningen fra et 12 V-system og lader dig tilpasse strømmen til generator, kabler og batteri.
- Oplad undervejs: op til 50 A ladestrøm til forbrugsbatteriet.
- Tilpas til din båd: både indgangs- og udgangsstrøm kan indstilles fra 1 til 50 A.
- Overblik uden ekstra skærm: indbygget Bluetooth til indstillinger og visning i VictronConnect.
What is included
Varen er Orion XS 12/12-50A-laderen. Batterier, installationskabler, sikringer og eventuelt GX-udstyr vælges separat.
VE.Direct kan forbindes til en kompatibel GX-enhed med et passende VE.Direct-kabel eller til en understøttet computer med et VE.Direct til USB-interface. VE.Direct-kablet er et datakabel; det fører ikke ladestrømmen.
Technical details
| Model | Victron Orion XS 12/12-50A |
|---|---|
| Galvanisk isolation | Nej – fælles minus |
| Indgangsspænding | 9–17 V DC |
| Udgangsspænding | 10–17 V DC – justerbar |
| Indstillelig indgangsstrøm | 1–50 A |
| Indstillelig udgangsstrøm | 1–50 A |
| Nominel effekt | 700 W ved 14 V; fuld effekt til +40 °C ved korrekt køling |
| Maks. virkningsgrad | 98,5 % |
| Udgangsspændingens nøjagtighed | ±0,25 % |
| Udgangsrippel | 10 mV RMS |
| Tomgangsforbrug | Under 100 mA |
| Standbyforbrug | Under 1,5 mA |
| Funktioner | Batterilader / strømforsyning; motordetektering og fjernstyret tænd/sluk |
| Kommunikation | Bluetooth, VE.Direct, VE.Smart Networking og DVCC via kompatibelt GX-system |
| Maks. kabeltværsnit i klemmer | 21,2 mm² / AWG 4 |
| Mål (H × B × D) | 137,3 × 123,1 × 40 mm |
| Vægt | 330 g |
| Kapslingsklasse | IP65 |
| Driftstemperatur | −20 til +60 °C; effektreduktion 1,5 % pr. °C over +40 °C |
| Luftfugtighed | Maks. 95 %, uden kondens |
| Maks. højde | 2.000 m |
12 V → 12 V batteri · op til 50 A · Bluetooth og VE.Direct
Kontroller batteriets ladeprofil, BMS og generatorens kapacitet. Fælles minus – ingen galvanisk isolation. Denne udgave er til 12 V-systemer – ikke til 24 V indgang.
View manufacturer documentation (opens in a new tab)Installation and choosing accessories
Denne model er til et 12 V-til-12 V-system. Vælg strømgrænse efter generatorens ledige kapacitet, batteriets maksimale ladestrøm, kabler og sikringer. 50 A er laderens maksimum, ikke et krav til indstillingen.
Tilpas motordetektering og ladeprofil til installationen. Ved lithium skal BMS kunne standse opladningen efter batteriets krav. VE.Smart-temperaturdata kræver en kompatibel ekstern sensor; automatisk beskyttelse mod opladning af et koldt batteri kræver korrekt opsætning. Placér laderen med den køling og afstand, manualen kræver.
Full product description
Victron Orion XS 12/12-50 A – DC-DC battery charger with Bluetooth provides controlled charging of the service battery from a DC supply system. The current limit and charge profile can be customized in VictronConnect, so that the battery and power supply are not chosen solely based on the charger's maximum current.
Choose the right Orion XS
This Orion XS 12/12-50 A is intended for a 12 V supply and a 12 V battery system. If the installation is 24 V, you must choose a model that explicitly supports that voltage.
Bluetooth, battery types, and control
Setup and monitoring can be done via Bluetooth in VictronConnect. Choose a charge profile that matches the battery documentation. Lead-acid batteries and lithium require correct configuration; the lithium installation must also respect the BMS's permissions and protections.
Technical information
| Product function | DC-DC battery charger / power supply |
|---|---|
| Input voltage | 9–17 V DC |
| Adjustable output voltage | 10–17 V DC |
| Adjustable current limit | 1–50 A |
| Output power | Up to 700 W at 14 V |
| Galvanic isolation | No – common negative |
| Bluetooth / VictronConnect | Yes |
| VE.Direct | Yes |
| Protection class | IP65 |
| Dimensions (H × W × D) | 137.3 × 123.1 × 40 mm |
Compatible communication accessories
The VE.Direct port can be used with a VE.Direct cable for a suitable GX device or a VE.Direct to USB interface for a supported computer connection. Cable length, connector space, and the rest of the system must fit. A standard VE.Direct cable is not a power cable.
It must be sized for your installation
Alternator, battery/BMS, power cables, fuses, and cable lugs must be sized together. This product description is not a complete list of materials. Check the installation manual before assembly and purchase of installation parts.
Important limitations
Check the battery's charge profile, BMS, and alternator capacity. Common negative – no galvanic isolation. This version is for 12 V systems – not for 24 V input.
Manual and documentation
Help with choosing
Are you in doubt about input voltage, battery type, or charging current? Ask me before purchasing. Provide details about the battery, alternator/supply, and the desired function so the choice can be clarified.
