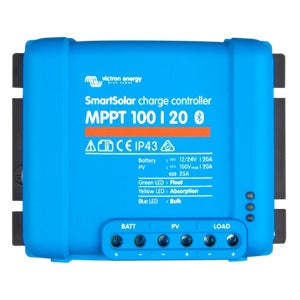

Victron SmartSolar MPPT 100/20 – solar charge controller with Bluetooth
Item no. VIC-10179
Victron SmartSolar MPPT 100/20 styrer solcelleopladningen af batteriet med op til 20 A ladestrøm. Panelspænding, kortslutningsstrøm og batterispænding skal alle passe til regulatorens grænser.
- Model: SmartSolar MPPT 100/20
- Batterispænding: 12/24/48 V
- Maks. batteriladestrøm: 20 A
Does this product suit your needs?
Solcelleeffekten i watt afhænger af batterispændingen. MPPT-modellens første tal er spændingsgrænsen fra panelerne, og det andet er maksimal ladestrøm til batteriet. Beskyt batteriforbindelsen med en korrekt dimensioneret sikring. Montér regulatoren tørt med plads til køling.
What is included
- 1 SmartSolar MPPT-regulator.
Technical details
| Model | SmartSolar MPPT 100/20 |
|---|---|
| Batterispænding | 12/24/48 V |
| Maks. batteriladestrøm | 20 A |
| Maks. PV-tomgangsspænding (Voc) | 100 V |
| Maks. PV-kortslutningsstrøm (Isc) | 20 A |
| Nominel solcelleeffekt ved 12 V | 290 W |
| Nominel solcelleeffekt ved 24 V | 580 W |
| Mål (H × B × D) | 100 × 131 × 60 mm |
| Vægt | 0,65 kg |
| Kabelklemmer | Op til 6 mm² |
| Kommunikation | Bluetooth/VictronConnect og VE.Direct |
| Beskyttelse | IP43 elektronik / IP22 tilslutningsområde |
| Driftstemperatur | −30 til +60 °C; fuld mærkeeffekt til +40 °C |
| Nominel solcelleeffekt ved 48 V | 1160 W |
| Forbrugsudgang | 20 A ved 12/24 V; 1 A ved 48 V |
12/24/48 V batteri · 20 A · Bluetooth
Panelernes koldekorrigerede Voc skal være under 100 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Regulatorens indbyggede Bluetooth bruger ikke VE.Direct-stikket. Denne udgave har ikke frontport til SmartSolar plug-in-display; brug MPPT Control via VE.Direct. LOAD-udgangen er begrænset til 1 A ved 48 V.
View manufacturer documentation (opens in a new tab)Installation and choosing accessories
Panelernes samlede tomgangsspænding må ikke overstige 100 V, heller ikke i frost. Ved opstart skal PV-spændingen ligge mindst 5 V over batterispændingen; under drift mindst 1 V. Tilslut batteriet før solpanelerne, og vælg korrekt batterispænding og ladeprofil efter manualen.
Full product description
The Victron SmartSolar MPPT 100/20 manages solar charging of the battery with up to 20 A of charge current. Panel voltage, short-circuit current, and battery voltage must all comply with the controller's limits.
Technical specifications
| Model | SmartSolar MPPT 100/20 |
|---|---|
| Battery voltage | 12/24/48 V |
| Max. battery charge current | 20 A |
| Max. PV open-circuit voltage (Voc) | 100 V |
| Max. PV short-circuit current (Isc) | 20 A |
| Rated PV power at 12 V | 290 W |
| Rated PV power at 24 V | 580 W |
| Dimensions (H × W × D) | 100 × 131 × 60 mm |
| Weight | 0.65 kg |
| Cable terminals | Up to 6 mm² |
| Communication | Bluetooth/VictronConnect and VE.Direct |
| Protection | IP43 electronics / IP22 connection area |
| Operating temperature | −30 to +60 °C; full rated output up to +40 °C |
| Rated PV power at 48 V | 1160 W |
| Load output | 20 A at 12/24 V; 1 A at 48 V |
What's included
- 1 SmartSolar MPPT controller.
Compatibility and installation
The total open-circuit voltage of the panels must not exceed 100 V, even in freezing conditions. At startup, the PV voltage must be at least 5 V higher than the battery voltage; during operation, at least 1 V higher. Connect the battery before the solar panels, and select the correct battery voltage and charge profile according to the manual.
Good to know
The solar power in watts depends on the battery voltage. The first number of the MPPT model is the voltage limit from the panels, and the second is the maximum charge current to the battery. Protect the battery connection with a correctly sized fuse. Mount the controller in a dry location with space for cooling.
