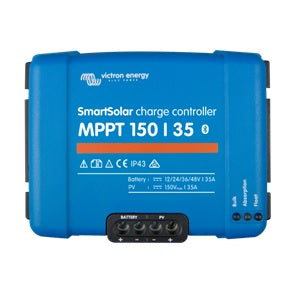

Victron SmartSolar MPPT 150/35 – solar charge controller with Bluetooth
Item no. VIC-10182
Victron SmartSolar MPPT 150/35 styrer solcelleopladningen af batteriet med op til 35 A ladestrøm. Panelspænding, kortslutningsstrøm og batterispænding skal alle passe til regulatorens grænser.
- Model: SmartSolar MPPT 150/35
- Batterispænding: 12/24/48 V automatisk; 36 V manuelt
- Maks. batteriladestrøm: 35 A
Does this product suit your needs?
Solcelleeffekten i watt afhænger af batterispændingen. MPPT-modellens første tal er spændingsgrænsen fra panelerne, og det andet er maksimal ladestrøm til batteriet. Beskyt batteriforbindelsen med en korrekt dimensioneret sikring. Montér regulatoren tørt med plads til køling.
What is included
- 1 SmartSolar MPPT-regulator.
Technical details
| Model | SmartSolar MPPT 150/35 |
|---|---|
| Batterispænding | 12/24/48 V automatisk; 36 V manuelt |
| Maks. batteriladestrøm | 35 A |
| Maks. PV-tomgangsspænding (Voc) | 150 V |
| Maks. PV-kortslutningsstrøm (Isc) | 35 A |
| Nominel solcelleeffekt ved 12 V | 500 W |
| Nominel solcelleeffekt ved 24 V | 1000 W |
| Mål (H × B × D) | 130 × 186 × 70 mm |
| Vægt | 1,25 kg |
| Kabelklemmer | Op til 16 mm² |
| Kommunikation | Bluetooth/VictronConnect og VE.Direct |
| Beskyttelse | IP43 elektronik / IP22 tilslutningsområde |
| Driftstemperatur | −30 til +60 °C; fuld mærkeeffekt til +40 °C |
| Nominel solcelleeffekt ved 36 / 48 V | 1500 / 2000 W |
| Forbrugsudgang | Ingen direkte forbrugsudgang |
12/24/48 V batteri · 35 A · Bluetooth
Panelernes koldekorrigerede Voc skal være under 150 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Regulatorens indbyggede Bluetooth bruger ikke VE.Direct-stikket. Denne udgave har ikke frontport til SmartSolar plug-in-display; brug MPPT Control via VE.Direct.
View manufacturer documentation (opens in a new tab)Installation and choosing accessories
Panelernes samlede tomgangsspænding må ikke overstige 150 V, heller ikke i frost. Ved opstart skal PV-spændingen ligge mindst 5 V over batterispændingen; under drift mindst 1 V. Tilslut batteriet før solpanelerne, og vælg korrekt batterispænding og ladeprofil efter manualen.
Full product description
The Victron SmartSolar MPPT 150/35 manages the solar charging of the battery with up to 35 A charging current. Panel voltage, short-circuit current, and battery voltage must all match the controller's limits.
Technical specifications
| Model | SmartSolar MPPT 150/35 |
|---|---|
| Battery voltage | 12/24/48 V automatic; 36 V manual |
| Max. battery charging current | 35 A |
| Max. PV open-circuit voltage (Voc) | 150 V |
| Max. PV short-circuit current (Isc) | 35 A |
| Rated solar power at 12 V | 500 W |
| Rated solar power at 24 V | 1000 W |
| Dimensions (H × W × D) | 130 × 186 × 70 mm |
| Weight | 1.25 kg |
| Cable terminals | Up to 16 mm² |
| Communication | Bluetooth/VictronConnect and VE.Direct |
| Protection | IP43 electronics / IP22 connection area |
| Operating temperature | −30 to +60 °C; full rated power to +40 °C |
| Rated solar power at 36 / 48 V | 1500 / 2000 W |
| Load output | No direct load output |
What's included
- 1 SmartSolar MPPT controller.
Compatibility and installation
The total open-circuit voltage of the panels must not exceed 150 V, even in freezing conditions. At startup, the PV voltage must be at least 5 V above the battery voltage; during operation, at least 1 V. Connect the battery before the solar panels, and select the correct battery voltage and charging profile according to the manual.
Good to know
The solar power in watts depends on the battery voltage. The first number of the MPPT model is the voltage limit from the panels, and the second is the maximum charging current to the battery. Protect the battery connection with a correctly sized fuse. Mount the controller in a dry location with space for cooling.
