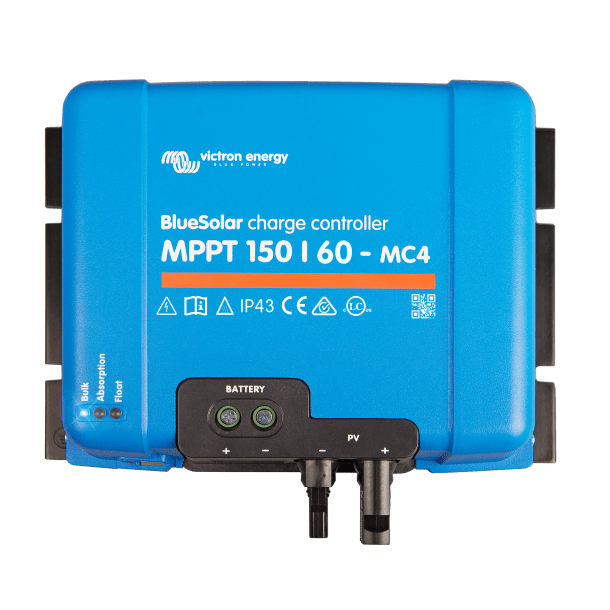

Victron BlueSolar MPPT 150/60 MC4 – solcelleregulator
Varenr. VIC-10073
Gør tilslutningen let at bruge og nem at finde igen.
- Forbinder kompatibelt udstyr med den angivne strøm- eller signaltilslutning.
- Maksimal ladestrøm til batteriet: 60 A
- Batterispænding: 12, 24 eller 48 V automatisk; 36 V indstilles manuelt
- Maksimal tomgangsspænding fra solpaneler (Voc): 150 V – også ved laveste temperatur
Passer produktet til dit behov?
Vælg den visning, du har brug for
- MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
- VE.Direct Bluetooth Smart-dongle – trådløs aflæsning og opsætning med VictronConnect.
- VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.
MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig.
Det følger med
Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.
Tekniske oplysninger
| Maksimal ladestrøm til batteriet | 60 A |
|---|---|
| Batterispænding | 12, 24 eller 48 V automatisk; 36 V indstilles manuelt |
| Maksimal tomgangsspænding fra solpaneler (Voc) | 150 V – også ved laveste temperatur |
| Højeste PV-spænding ved opstart og drift | 145 V |
| Nominel solcelleeffekt efter batterispænding | 12 V: 860 W · 24 V: 1.720 W · 36 V: 2.580 W · 48 V: 3.440 W |
| Spænding | 12 V / 24 V / 48 V / 36 V |
| Angivet strømstyrke | 60 A |
| Solcelletilslutning | MC4-stik på solcelleindgangen |
| Kommunikation | VE.Direct; Bluetooth kræver tilbehør |
| Batterityper | Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse |
| Forbrugstilslutning | Ingen almindelig LOAD-klemme til direkte forsyning af forbrugere |
| Forbindelser | VE.Direct / MC4 |
| Modelserie | BlueSolar MPPT |
| Mærke | Victron |
12/24/48 V batteri · 60 A · VE.Direct, uden Bluetooth
Panelernes koldekorrigerede Voc skal være under 150 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Denne udgave har ikke frontport til SmartSolar plug-in-display; brug MPPT Control via VE.Direct.
Se producentens dokumentation (åbner i en ny fane)Installation og valg af tilbehør
Tjek poltal, spænding, strømgrænse, polaritet og tætning for den konkrete stiktype.
Passer til dit solcelleanlæg?
Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 150 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination. MC4-indgangene går til samme MPPT-sporing; flere stik er ikke det samme som uafhængige solcelleindgange.
Montering og batteri
Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.
Hele produktbeskrivelsen
Victron BlueSolar MPPT 150/60 MC4 omdanner energien fra solpaneler til kontrolleret opladning af batteriet. Modellen leverer op til 60 A ladestrøm og er beregnet til 12/24/48 V-batterisystemer. Den kan bruges i båd, camper og andre batteribaserede solcelleanlæg, når paneler, batteri og installation er dimensioneret sammen. BlueSolar har ikke indbygget Bluetooth. Trådløs aflæsning kræver en separat VE.Direct Bluetooth Smart-dongle.
Tekniske oplysninger
| Maksimal ladestrøm til batteriet | 60 A |
|---|---|
| Batterispænding | 12, 24 eller 48 V automatisk; 36 V indstilles manuelt |
| Maksimal tomgangsspænding fra solpaneler (Voc) | 150 V – også ved laveste temperatur |
| Højeste PV-spænding ved opstart og drift | 145 V |
| Nominel solcelleeffekt efter batterispænding | 12 V: 860 W · 24 V: 1.720 W · 36 V: 2.580 W · 48 V: 3.440 W |
| Solcelletilslutning | MC4-stik på solcelleindgangen |
| Kommunikation | VE.Direct; Bluetooth kræver tilbehør |
| Batterityper | Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse |
| Forbrugstilslutning | Ingen almindelig LOAD-klemme til direkte forsyning af forbrugere |
Passer til dit solcelleanlæg?
Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 150 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination. MC4-indgangene går til samme MPPT-sporing; flere stik er ikke det samme som uafhængige solcelleindgange.
Vælg den visning, du har brug for
- MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
- VE.Direct Bluetooth Smart-dongle – trådløs aflæsning og opsætning med VictronConnect.
- VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.
MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig.
Medfølger og nødvendige installationsdele
Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.
Montering og batteri
Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.
Manual og dokumentation
- Victrons installations- og brugermanual
- Tekniske data og måltegninger for modelserien
- Oversigt over MPPT-modeller og displaymuligheder
Er du i tvivl om solpanelernes kobling eller den rigtige regulator? Spørg mig før bestilling.
