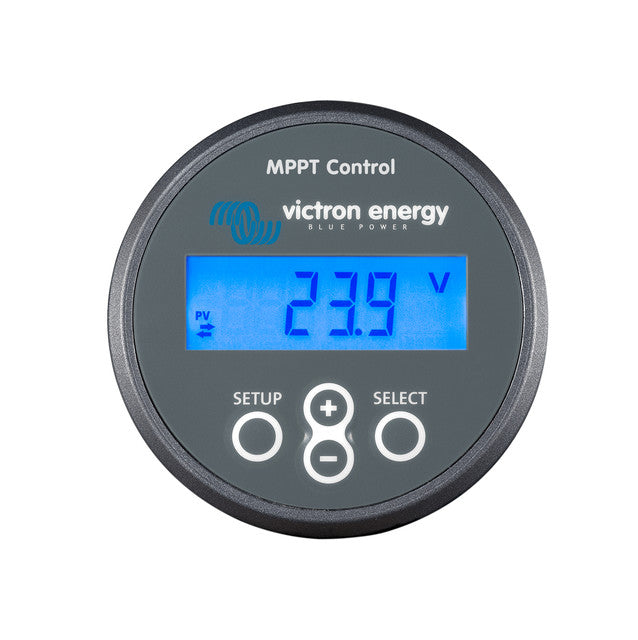

Victron MPPT Control – eksternt display til BlueSolar og SmartSolar

Kontrollér panelets tomgangsspænding i kulde, maksimal indgangsstrøm og batteriets krav. MPPT-betegnelsens tal er ikke panelets effekt i watt.

Passer til – og kræver

Displayet forbindes til én kompatibel MPPT-regulator via VE.Direct. VE.Direct-kablet medfølger ikke og vælges efter den faktiske føringsvej. Kabelforbindelsen må højst være 10 meter og må ikke forlænges. Et separat strømforsyningskabel med sikring følger med displayet; det bruges kun ved visse meget gamle regulatorer, som ikke kan forsyne displayet via dataforbindelsen.

Dette er ikke SmartSolar plug-in-displayet. Det runde MPPT Control placeres separat fra regulatoren og bruger dens VE.Direct-port. Et USB-interface eller en Bluetooth-dongle kan ikke samtidigt benytte den samme port.

Montering

Displayet er beregnet til indbygning i et panel. Til påbygget montering kan du tilkøbe vægkabinettet til MPPT Control/BMV. Kabinet, regulator og VE.Direct-kabel er ikke inkluderet med displayet.

Victron MPPT Control er et separat display til BlueSolar og SmartSolar MPPT-solcelleregulatorer med VE.Direct. Det er en løsning til dig, der vil se solcelleopladningen ved betjeningspladsen, selv om regulatoren er monteret i et teknikrum eller under en bænk.

Det kan du se og indstille

• Aktuel solcelleeffekt og data for solcellernes spænding og strøm.
• Batterispænding, ladestrøm og aktuelt ladetrin.
• Historik for op til 30 dage samt samlede historiske værdier.
• Regulatorens indstillinger. Data om forbrugsudgangen findes kun på regulatorer, der har denne funktion.

Passer til – og kræver

Displayet forbindes til én kompatibel MPPT-regulator via VE.Direct. VE.Direct-kablet medfølger ikke og vælges efter den faktiske føringsvej. Kabelforbindelsen må højst være 10 meter og må ikke forlænges. Et separat strømforsyningskabel med sikring følger med displayet; det bruges kun ved visse meget gamle regulatorer, som ikke kan forsyne displayet via dataforbindelsen.

Dette er ikke SmartSolar plug-in-displayet. Det runde MPPT Control placeres separat fra regulatoren og bruger dens VE.Direct-port. Et USB-interface eller en Bluetooth-dongle kan ikke samtidigt benytte den samme port.

Vælg ét VE.Direct-kabel

• 0,3 m – lige stik
• 0,9 m – lige stik
• 1,8 m – lige stik
• 3 m – lige stik
• 5 m – lige stik
• 10 m – lige stik
• 0,3 m – vinkelstik i én ende
• 0,9 m – vinkelstik i én ende
• 1,8 m – vinkelstik i én ende
• 3 m – vinkelstik i én ende
• 5 m – vinkelstik i én ende
• 10 m – vinkelstik i én ende

Montering

Displayet er beregnet til indbygning i et panel. Til påbygget montering kan du tilkøbe vægkabinettet til MPPT Control/BMV. Kabinet, regulator og VE.Direct-kabel er ikke inkluderet med displayet.

Kontrollerede regulatorer i sortimentet

Listen viser de aktive regulatorprodukter, der er kontrolleret i denne gennemgang. Andre modelvarianter skal vurderes efter deres tilslutning og manual.

• BlueSolar MPPT 100/15
• BlueSolar MPPT 100/20
• BlueSolar MPPT 100/30
• BlueSolar MPPT 100/50
• BlueSolar MPPT 150/35
• BlueSolar MPPT 150/45
• BlueSolar MPPT 150/60 MC4
• BlueSolar MPPT 150/70 MC4
• BlueSolar MPPT 150/70 Tr
• BlueSolar MPPT 150/100 Tr VE.Can
• SmartSolar MPPT 75/10
• SmartSolar MPPT 75/15
• SmartSolar MPPT 100/20
• SmartSolar MPPT 100/30
• SmartSolar MPPT 100/50
• SmartSolar MPPT 150/35
• SmartSolar MPPT 150/45
• SmartSolar MPPT 150/60 MC4
• SmartSolar MPPT 150/70 MC4 VE.Can
• SmartSolar MPPT 150/70 Tr
• SmartSolar MPPT 150/70 Tr VE.Can
• SmartSolar MPPT 150/85 MC4 VE.Can
• SmartSolar MPPT 150/85 Tr VE.Can
• SmartSolar MPPT 150/100 MC4 VE.Can
• SmartSolar MPPT 150/100 Tr VE.Can
• SmartSolar MPPT 250/60 MC4
• SmartSolar MPPT 250/100 Tr VE.Can

Manual og dokumentation

• MPPT Control – manual
• Tilslutning, kabelgrænse og strømforsyning
