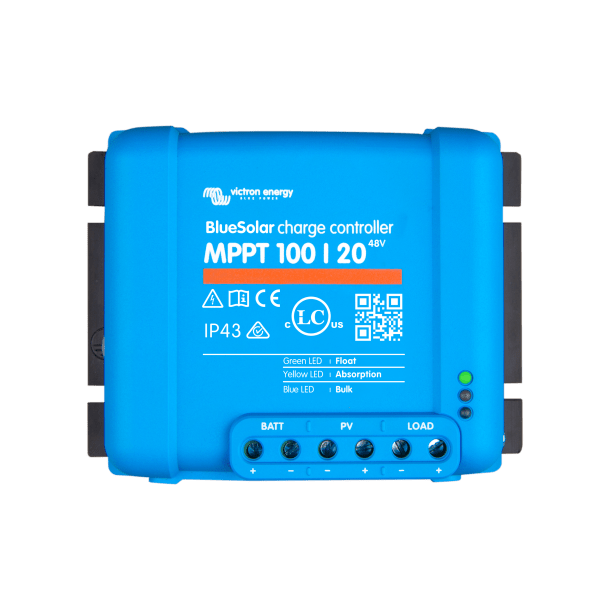

Victron BlueSolar MPPT 100/20 – solar charge controller

Få styr på vejen fra solpanel til batteri.

Regulerer opladningen fra solpaneler til et kompatibelt batteri.
Maksimal ladestrøm til batteriet: 20 A
Batterispænding: 12, 24 eller 48 V
Maksimal tomgangsspænding fra solpaneler (Voc): 100 V – også ved laveste temperatur

See what is included and what the installation requires

Does this product suit your needs?

Vælg den visning, du har brug for

MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
VE.Direct Bluetooth Smart-dongle – trådløs aflæsning og opsætning med VictronConnect.
VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.

MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig.

What is included

Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.

Technical details

Maksimal ladestrøm til batteriet	20 A
Batterispænding	12, 24 eller 48 V
Maksimal tomgangsspænding fra solpaneler (Voc)	100 V – også ved laveste temperatur
Nominel solcelleeffekt efter batterispænding	12 V: 290 W · 24 V: 580 W · 48 V: 1.160 W
Spænding	12 V / 24 V / 48 V
Angivet strømstyrke	20 A
Solcelletilslutning	Skrueklemmer
Kommunikation	VE.Direct; Bluetooth kræver tilbehør
Batterityper	Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse
Separat forbrugsudgang (LOAD)	20 A ved 12/24 V; 1 A ved 48 V – følg manualens belastningsgrænser
Forbindelser	VE.Direct
Modelserie	BlueSolar MPPT
Mærke	Victron

12/24/48 V batteri · 20 A · VE.Direct, uden Bluetooth

Panelernes koldekorrigerede Voc skal være under 100 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Denne udgave har ikke frontport til SmartSolar plug-in-display; brug MPPT Control via VE.Direct. LOAD-udgangen er begrænset til 1 A ved 48 V.

View manufacturer documentation

Installation and choosing accessories

Kontrollér panelets tomgangsspænding i kulde, maksimal indgangsstrøm og batteriets krav. MPPT-betegnelsens tal er ikke panelets effekt i watt.

Passer til dit solcelleanlæg?

Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 100 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination.

Montering og batteri

Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.

Full product description

Victron BlueSolar MPPT 100/20 converts energy from solar panels into controlled charging for the battery. The model delivers up to 20 A charging current and is designed for 12/24/48 V battery systems. It can be used in boats, campers, and other battery-based solar power systems when panels, battery, and installation are correctly dimensioned together. BlueSolar does not have built-in Bluetooth. Wireless monitoring requires a separate VE.Direct Bluetooth Smart dongle.

Technical specifications

Maximum battery charge current	20 A
Battery voltage	12, 24, or 48 V
Maximum solar panel open-circuit voltage (Voc)	100 V – even at minimum temperature
Nominal PV power by battery voltage	12 V: 290 W · 24 V: 580 W · 48 V: 1,160 W
Solar connection	Screw terminals
Communication	VE.Direct; Bluetooth requires accessory
Battery types	Lead-acid, AGM, GEL, and lithium with appropriate charge profile and BMS/temperature protection
Separate load output (LOAD)	20 A at 12/24 V; 1 A at 48 V – follow the manual's load limits

Suitable for your solar system?

Do not select the controller based solely on panel wattage. The total open-circuit voltage of the panels in cold conditions must remain below 100 V, and the permissible PV short-circuit current (Isc) specified in the model manual must be observed. Series connection increases voltage; parallel connection increases current. The nominal wattage is a dimensioning reference point, not a blanket approval for every panel combination.

Choose the display you need

MPPT Control – separate display for the control panel; requires a VE.Direct cable of appropriate length.
VE.Direct Bluetooth Smart dongle – wireless monitoring and configuration with VictronConnect.
VE.Direct to USB interface – optional data connection for a computer or compatible GX device.

MPPT Control, USB interface, and an external Bluetooth dongle all use the same VE.Direct port. They are alternative connections, not equipment that must all be connected simultaneously.

Included items and necessary installation parts

This item is the specified solar charge controller. Solar panels, battery, installation cables, fuses, and optional display accessories are not a complete set with this item. Cable length, cable cross-section, and fuses must be selected for the specific installation. The controller is not a 230 V charger or a replacement for a DC-DC charger.

Mounting and battery

Mount the controller in a dry, ventilated area protected from water and salt spray. Adjust the charge profile to the battery's requirements; for lithium, the BMS and temperature protection must be able to stop charging when the battery demands it. Follow the sequence for connection and disconnection in the manual.

Manual and documentation

Are you in doubt about panel connection or the right controller? Ask me before ordering.
