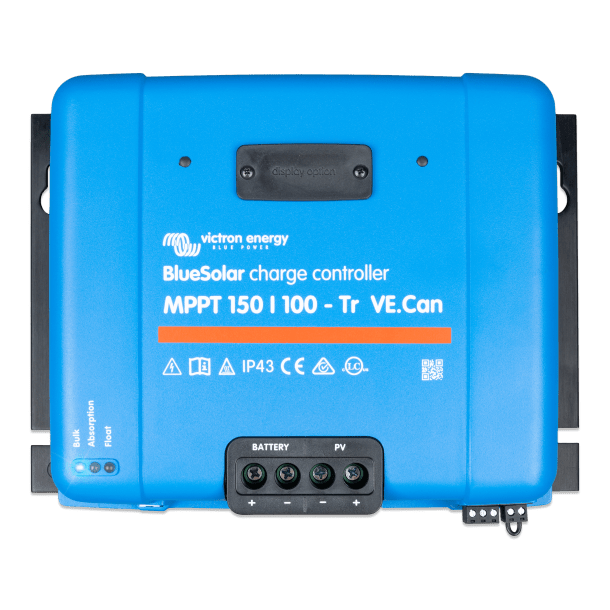

Victron BlueSolar MPPT 150/100 Tr VE.Can – solar charge controller
Item no. VIC-10071
Få styr på vejen fra solpanel til batteri.
- Regulerer opladningen fra solpaneler til et kompatibelt batteri.
- Maksimal ladestrøm til batteriet: 100 A
- Batterispænding: 12, 24 eller 48 V automatisk; 36 V indstilles manuelt
- Maksimal tomgangsspænding fra solpaneler (Voc): 150 V – også ved laveste temperatur
Does this product suit your needs?
Vælg den visning, du har brug for
- SmartSolar Control plug-in-display – monteres i regulatorens frontport, uden VE.Direct-kabel.
- MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
- VE.Direct Bluetooth Smart-dongle – trådløs aflæsning og opsætning med VictronConnect.
- VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.
MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig.
What is included
Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.
Technical details
| Maksimal ladestrøm til batteriet | 100 A |
|---|---|
| Batterispænding | 12, 24 eller 48 V automatisk; 36 V indstilles manuelt |
| Maksimal tomgangsspænding fra solpaneler (Voc) | 150 V – også ved laveste temperatur |
| Højeste PV-spænding ved opstart og drift | 145 V |
| Nominel solcelleeffekt efter batterispænding | 12 V: 1.450 W · 24 V: 2.900 W · 36 V: 4.350 W · 48 V: 5.800 W |
| Spænding | 12 V / 24 V / 48 V / 36 V |
| Angivet strømstyrke | 100 A |
| Solcelletilslutning | Skrueklemmer |
| Kommunikation | VE.Direct og VE.Can; Bluetooth kræver tilbehør |
| Batterityper | Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse |
| Forbrugstilslutning | Ingen almindelig LOAD-klemme til direkte forsyning af forbrugere |
| Forbindelser | VE.Direct / VE.Can |
| Modelserie | BlueSolar MPPT |
| Mærke | Victron |
12/24/48 V batteri · 100 A · VE.Direct, uden Bluetooth
Panelernes koldekorrigerede Voc skal være under 150 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Kontrollér apparatets typeplade: der findes andre modelrevisioner i samme effektklasse, som kun er til 12/24 V.
View manufacturer documentation (opens in a new tab)Installation and choosing accessories
Kontrollér panelets tomgangsspænding i kulde, maksimal indgangsstrøm og batteriets krav. MPPT-betegnelsens tal er ikke panelets effekt i watt.
Passer til dit solcelleanlæg?
Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 150 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination.
Montering og batteri
Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.
Full product description
Victron BlueSolar MPPT 150/100 Tr VE.Can converts energy from solar panels into controlled battery charging. The model delivers up to 100 A charging current and is designed for 12/24/48 V battery systems. It can be used in boats, campers, and other battery-based solar power systems when panels, battery, and installation are dimensioned together. The BlueSolar does not have built-in Bluetooth. Wireless monitoring requires a separate VE.Direct Bluetooth Smart dongle.
Technical information
| Maximum charge current to battery | 100 A |
|---|---|
| Battery voltage | 12, 24, or 48 V automatic; 36 V set manually |
| Maximum open circuit voltage from solar panels (Voc) | 150 V – even at lowest temperature |
| Maximum PV voltage at start-up and operation | 145 V |
| Nominal solar power by battery voltage | 12 V: 1,450 W · 24 V: 2,900 W · 36 V: 4,350 W · 48 V: 5,800 W |
| Solar connection | Screw terminals |
| Communication | VE.Direct and VE.Can; Bluetooth requires accessory |
| Battery types | Lead/acid, AGM, GEL, and lithium with appropriate charge profile and BMS/temperature protection |
| Load connection | No standard LOAD terminal for direct supply of consumers |
Is it suitable for your solar system?
Do not choose the controller based on the panels' wattage alone. The total open circuit voltage of the panels in cold conditions must remain below 150 V, and the permissible PV short-circuit current (Isc) in the model manual must be observed. Series connection increases voltage; parallel connection increases current. The nominal wattage rating is a sizing reference, not an independent approval of every panel combination.
Choose the display you need
- SmartSolar Control plug-in display – mounts in the controller's front port, no VE.Direct cable needed.
- MPPT Control – separate display at the control station; requires a VE.Direct cable of appropriate length.
- VE.Direct Bluetooth Smart dongle – wireless monitoring and setup with VictronConnect.
- VE.Direct to USB interface – optional data connection to a computer or suitable GX device.
MPPT Control, USB interface, and an external Bluetooth dongle all use the same VE.Direct port. They are alternative connections, not equipment that must all be connected simultaneously.
Included items and necessary installation parts
This item is the specified solar charge controller. Solar panels, battery, installation cables, fuses, and optional display accessories are not a complete set with this item. Cable length, cable cross-section, and fuse must be selected for the specific installation. The controller is not a 230 V charger or a replacement for a DC-DC charger.
Mounting and battery
Mount the controller in a dry, ventilated area protected from water and salt spray. Adjust the charge profile to the battery's instructions; for lithium, the BMS and temperature protection must be able to stop charging when the battery requires it. Follow the sequence for connection and disconnection in the manual.
Manual and documentation
- Victron installation and user manual
- Technical data and dimension drawings for the model series
- Overview of MPPT models and display options
Are you in doubt about the connection of solar panels or the right controller? Ask me before ordering.
