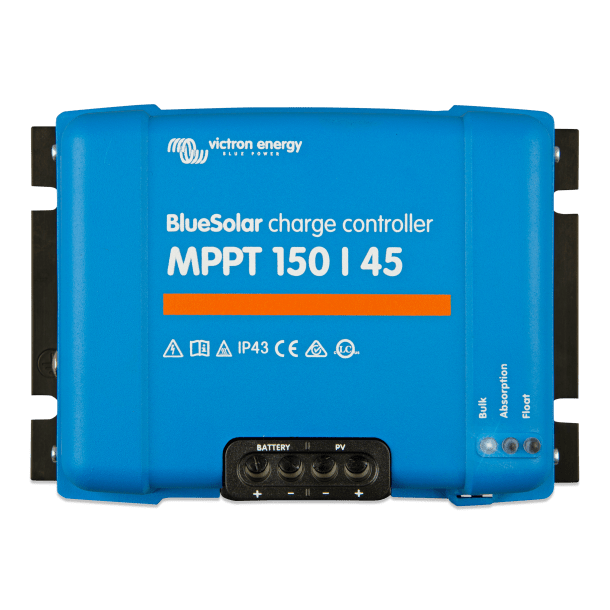

Victron BlueSolar MPPT 150/45 – solar charge controller
Item no. VIC-10069
Få styr på vejen fra solpanel til batteri.
- Regulerer opladningen fra solpaneler til et kompatibelt batteri.
- Maksimal ladestrøm til batteriet: 45 A
- Batterispænding: 12, 24 eller 48 V automatisk; 36 V indstilles manuelt
- Maksimal tomgangsspænding fra solpaneler (Voc): 150 V – også ved laveste temperatur
Does this product suit your needs?
Vælg den visning, du har brug for
- MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
- VE.Direct Bluetooth Smart-dongle – trådløs aflæsning og opsætning med VictronConnect.
- VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.
MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig.
What is included
Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.
Technical details
| Maksimal ladestrøm til batteriet | 45 A |
|---|---|
| Batterispænding | 12, 24 eller 48 V automatisk; 36 V indstilles manuelt |
| Maksimal tomgangsspænding fra solpaneler (Voc) | 150 V – også ved laveste temperatur |
| Nominel solcelleeffekt efter batterispænding | 12 V: 650 W · 24 V: 1.300 W · 36 V: 1.950 W · 48 V: 2.600 W |
| Spænding | 12 V / 24 V / 48 V / 36 V |
| Angivet strømstyrke | 45 A |
| Solcelletilslutning | Skrueklemmer |
| Kommunikation | VE.Direct; Bluetooth kræver tilbehør |
| Batterityper | Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse |
| Forbrugstilslutning | Ingen almindelig LOAD-klemme til direkte forsyning af forbrugere |
| Forbindelser | VE.Direct |
| Modelserie | BlueSolar MPPT |
| Mærke | Victron |
12/24/48 V batteri · 45 A · VE.Direct, uden Bluetooth
Panelernes koldekorrigerede Voc skal være under 150 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Denne udgave har ikke frontport til SmartSolar plug-in-display; brug MPPT Control via VE.Direct.
View manufacturer documentation (opens in a new tab)Installation and choosing accessories
Kontrollér panelets tomgangsspænding i kulde, maksimal indgangsstrøm og batteriets krav. MPPT-betegnelsens tal er ikke panelets effekt i watt.
Passer til dit solcelleanlæg?
Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 150 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination.
Montering og batteri
Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.
Full product description
Victron BlueSolar MPPT 150/45 converts the energy from solar panels into controlled battery charging. The model provides up to 45 A charging current and is intended for 12/24/48 V battery systems. It can be used in boats, campers, and other battery-based solar power systems, provided that the panels, battery, and installation are dimensioned together. The BlueSolar does not have built-in Bluetooth. Wireless monitoring requires a separate VE.Direct Bluetooth Smart dongle.
Technical information
| Maximum battery charging current | 45 A |
|---|---|
| Battery voltage | 12, 24, or 48 V automatic; 36 V set manually |
| Maximum open-circuit voltage from solar panels (Voc) | 150 V – even at lowest temperature |
| Nominal PV power by battery voltage | 12 V: 650 W · 24 V: 1,300 W · 36 V: 1,950 W · 48 V: 2,600 W |
| PV connection | Screw terminals |
| Communication | VE.Direct; Bluetooth requires accessory |
| Battery types | Lead-acid, AGM, GEL, and lithium with appropriate charging profile and BMS/temperature protection |
| Load connection | No standard LOAD terminal for direct power supply to consumers |
Suitable for your solar system?
Do not select the controller based solely on the wattage of the panels. The total open-circuit voltage of the panels in cold conditions must remain below 150 V, and the permitted PV short-circuit current (Isc) stated in the model manual must be observed. Series connection increases voltage; parallel connection increases current. The nominal wattage rating is a dimensioning guide, not an automatic approval of every panel combination.
Choose the display you need
- MPPT Control – separate display for the control panel; requires a VE.Direct cable of appropriate length.
- VE.Direct Bluetooth Smart dongle – wireless monitoring and setup with VictronConnect.
- VE.Direct to USB interface – optional data connection for a computer or suitable GX device.
MPPT Control, USB interface, and an external Bluetooth dongle all use the same VE.Direct port. They are alternative connection options, not equipment that must all be connected simultaneously.
Included items and required installation parts
This item is the specified solar charge controller. Solar panels, battery, installation cables, fuses, and optional display accessories are not a complete set with this item. Cable length, cable cross-section, and fuse must be chosen for the specific installation. The controller is not a 230 V charger or a replacement for a DC-DC charger.
Mounting and battery
Mount the controller in a dry, ventilated area protected from water and salt spray. Adjust the charging profile to the battery manufacturer's instructions; for lithium, the BMS and temperature protection must be able to stop charging when required by the battery. Follow the sequence for connection and disconnection as described in the manual.
Manual and documentation
- Victron installation and user manual
- Technical data and dimension drawings for the model series
- Overview of MPPT models and display options
Are you in doubt about the wiring of solar panels or the correct controller? Ask me before ordering.
