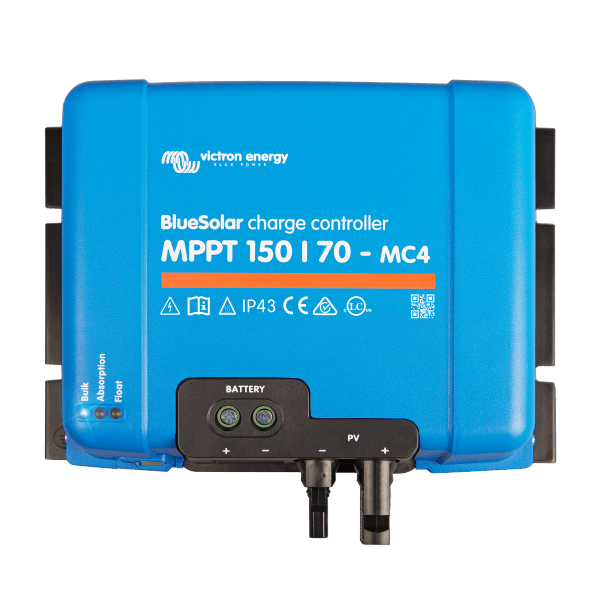

Victron BlueSolar MPPT 150/70 MC4 – solar charge controller
Item no. VIC-10070
Gør tilslutningen let at bruge og nem at finde igen.
- Forbinder kompatibelt udstyr med den angivne strøm- eller signaltilslutning.
- Maksimal ladestrøm til batteriet: 70 A
- Batterispænding: 12, 24 eller 48 V automatisk; 36 V indstilles manuelt
- Maksimal tomgangsspænding fra solpaneler (Voc): 150 V – også ved laveste temperatur
Does this product suit your needs?
Vælg den visning, du har brug for
- MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
- VE.Direct Bluetooth Smart-dongle – trådløs aflæsning og opsætning med VictronConnect.
- VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.
MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig.
What is included
Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.
Technical details
| Maksimal ladestrøm til batteriet | 70 A |
|---|---|
| Batterispænding | 12, 24 eller 48 V automatisk; 36 V indstilles manuelt |
| Maksimal tomgangsspænding fra solpaneler (Voc) | 150 V – også ved laveste temperatur |
| Højeste PV-spænding ved opstart og drift | 145 V |
| Nominel solcelleeffekt efter batterispænding | 12 V: 1.000 W · 24 V: 2.000 W · 36 V: 3.000 W · 48 V: 4.000 W |
| Spænding | 12 V / 24 V / 48 V / 36 V |
| Angivet strømstyrke | 70 A |
| Solcelletilslutning | MC4-stik på solcelleindgangen |
| Kommunikation | VE.Direct; Bluetooth kræver tilbehør |
| Batterityper | Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse |
| Forbrugstilslutning | Ingen almindelig LOAD-klemme til direkte forsyning af forbrugere |
| Forbindelser | VE.Direct / MC4 |
| Modelserie | BlueSolar MPPT |
| Mærke | Victron |
12/24/48 V batteri · 70 A · VE.Direct, uden Bluetooth
Panelernes koldekorrigerede Voc skal være under 150 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Denne udgave har ikke frontport til SmartSolar plug-in-display; brug MPPT Control via VE.Direct.
View manufacturer documentation (opens in a new tab)Installation and choosing accessories
Tjek poltal, spænding, strømgrænse, polaritet og tætning for den konkrete stiktype.
Passer til dit solcelleanlæg?
Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 150 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination. MC4-indgangene går til samme MPPT-sporing; flere stik er ikke det samme som uafhængige solcelleindgange.
Montering og batteri
Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.
Full product description
Victron BlueSolar MPPT 150/70 MC4 converts energy from solar panels into controlled battery charging. The model provides up to 70 A charging current and is designed for 12/24/48 V battery systems. It can be used in boats, campers, and other battery-based solar power systems when panels, battery, and installation are correctly dimensioned together. BlueSolar does not have built-in Bluetooth. Wireless monitoring requires a separate VE.Direct Bluetooth Smart dongle.
Technical information
| Maximum battery charge current | 70 A |
|---|---|
| Battery voltage | 12, 24 or 48 V automatic; 36 V set manually |
| Maximum open-circuit voltage from solar panels (Voc) | 150 V – even at minimum temperature |
| Maximum PV voltage at startup and operation | 145 V |
| Nominal solar power according to battery voltage | 12 V: 1,000 W · 24 V: 2,000 W · 36 V: 3,000 W · 48 V: 4,000 W |
| Solar connection | MC4 connectors on the solar input |
| Communication | VE.Direct; Bluetooth requires accessory |
| Battery types | Lead-acid, AGM, GEL, and lithium with appropriate charging profile and BMS/temperature protection |
| Load connection | No standard LOAD terminal for direct supply of consumers |
Is it suitable for your solar system?
Do not select the regulator based on panel wattage alone. The total open-circuit voltage of the panels in cold conditions must remain below 150 V, and the permissible PV short-circuit current (Isc) in the model manual must be observed. Series connection increases voltage; parallel connection increases current. The nominal wattage is a sizing guide, not a blanket approval for any panel combination. The MC4 inputs connect to the same MPPT tracking; multiple connectors are not independent solar inputs.
Choose the display you need
- MPPT Control – separate display for the control station; requires a VE.Direct cable of suitable length.
- VE.Direct Bluetooth Smart dongle – wireless reading and setup with VictronConnect.
- VE.Direct to USB interface – optional data connection for computer or suitable GX device.
MPPT Control, USB interface, and an external Bluetooth dongle all use the same VE.Direct port. They are alternative connections, not devices that should all be connected simultaneously.
Included and necessary installation parts
This item is the specified solar regulator. Solar panels, battery, installation cables, fuses, and optional display accessories are not a complete set with this item. Cable length, cable cross-section, and fuses must be selected for the specific installation. The regulator is not a 230 V charger or a replacement for a DC-DC charger.
Mounting and battery
Mount the regulator in a dry, ventilated area protected from water and salt spray. Adapt the charging profile to the battery instructions; for lithium, the BMS and temperature protection must be able to stop charging when the battery requires it. Follow the sequence for connection and disconnection in the manual.
Manual and documentation
- Victron installation and user manual
- Technical data and dimension drawings for the model series
- Overview of MPPT models and display options
Are you in doubt about the wiring of the solar panels or the right regulator? Ask me before ordering.
