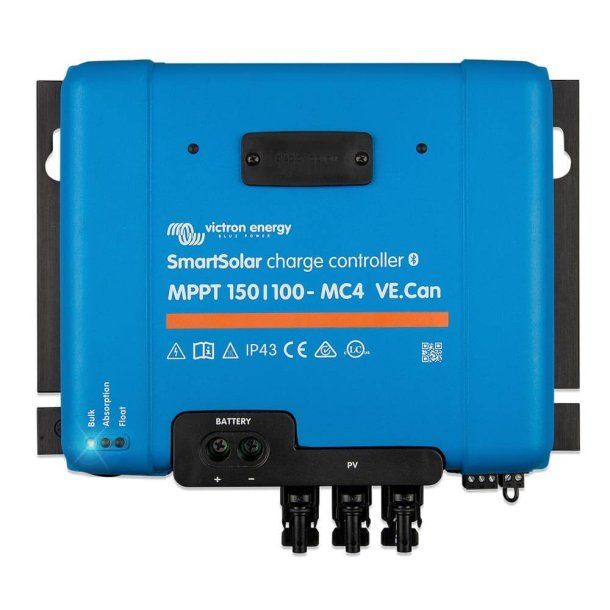

Victron SmartSolar MPPT 150/100 MC4 VE.Can – solar charge controller with Bluetooth

Gør tilslutningen let at bruge og nem at finde igen.

Forbinder kompatibelt udstyr med den angivne strøm- eller signaltilslutning.
Maksimal ladestrøm til batteriet: 100 A
Batterispænding: 12, 24 eller 48 V automatisk; 36 V indstilles manuelt
Maksimal tomgangsspænding fra solpaneler (Voc): 150 V – også ved laveste temperatur

See what is included and what the installation requires

Does this product suit your needs?

Vælg den visning, du har brug for

SmartSolar Control plug-in-display – monteres i regulatorens frontport, uden VE.Direct-kabel.
MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.

MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Regulatorens indbyggede Bluetooth bruger ikke VE.Direct-stikket.

What is included

Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.

Technical details

Maksimal ladestrøm til batteriet	100 A
Batterispænding	12, 24 eller 48 V automatisk; 36 V indstilles manuelt
Maksimal tomgangsspænding fra solpaneler (Voc)	150 V – også ved laveste temperatur
Højeste PV-spænding ved opstart og drift	145 V
Nominel solcelleeffekt efter batterispænding	12 V: 1.450 W · 24 V: 2.900 W · 36 V: 4.350 W · 48 V: 5.800 W
Spænding	12 V / 24 V / 48 V / 36 V
Angivet strømstyrke	100 A
Solcelletilslutning	MC4-stik på solcelleindgangen
Kommunikation	VE.Direct og VE.Can samt indbygget Bluetooth
Batterityper	Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse
Forbrugstilslutning	Ingen almindelig LOAD-klemme til direkte forsyning af forbrugere
Forbindelser	VE.Direct / VE.Can / MC4 / Bluetooth
Modelserie	SmartSolar MPPT
Mærke	Victron

12/24/48 V batteri · 100 A · Bluetooth

Panelernes koldekorrigerede Voc skal være under 150 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Regulatorens indbyggede Bluetooth bruger ikke VE.Direct-stikket. Kontrollér apparatets typeplade: der findes andre modelrevisioner i samme effektklasse, som kun er til 12/24 V.

View manufacturer documentation

Installation and choosing accessories

Tjek poltal, spænding, strømgrænse, polaritet og tætning for den konkrete stiktype.

Passer til dit solcelleanlæg?

Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 150 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination. MC4-indgangene går til samme MPPT-sporing; flere stik er ikke det samme som uafhængige solcelleindgange.

Montering og batteri

Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.

Full product description

Victron SmartSolar MPPT 150/100 MC4 VE.Can converts energy from solar panels into controlled battery charging. The model delivers up to 100 A charging current and is intended for 12/24/48 V battery systems. It can be used in boats, campers, and other battery-based solar systems when panels, battery, and installation are sized together. Bluetooth is built-in, so you can read and configure the controller in VictronConnect without an additional Bluetooth dongle.

Technical information

Maximum battery charge current	100 A
Battery voltage	12, 24, or 48 V automatic; 36 V set manually
Maximum open circuit voltage from solar panels (Voc)	150 V – even at the lowest temperature
Highest PV voltage at start-up and operation	145 V
Nominal solar power by battery voltage	12 V: 1,450 W · 24 V: 2,900 W · 36 V: 4,350 W · 48 V: 5,800 W
Solar connection	MC4 connectors on the solar input
Communication	VE.Direct and VE.Can as well as built-in Bluetooth
Battery types	Lead-acid, AGM, GEL, and lithium with appropriate charging profile and BMS/temperature protection
Load connection	No standard LOAD terminal for direct supply of consumers

Suitable for your solar system?

Do not choose the controller based on the panels' wattage alone. The total open-circuit voltage of the panels in cold conditions must remain below 150 V, and the permissible PV short-circuit current (Isc) in the model manual must be respected. Series connection increases voltage; parallel connection increases current. The nominal wattage rating is a sizing reference, not an independent approval of every panel combination. The MC4 inputs go to the same MPPT tracker; multiple connectors are not the same as independent solar inputs.

Choose the display you need

SmartSolar Control plug-in display – mounts into the controller's front port, no VE.Direct cable required.
MPPT Control – separate display for the operating station; requires a VE.Direct cable of appropriate length.
VE.Direct to USB interface – optional data connection for computer or compatible GX device.

MPPT Control, USB interface, and an external Bluetooth dongle all use the same VE.Direct port. They are alternative connections, not equipment that must all be connected simultaneously. The controller's built-in Bluetooth does not use the VE.Direct port.

Included and necessary installation parts

This item is the specified solar charge controller. Solar panels, battery, installation cables, fuses, and optional display accessories are not a complete set with this item. Cable length, cross-section, and fuse must be chosen for the specific installation. The controller is not a 230 V charger or a substitute for a DC-DC charger.

Mounting and battery

Mount the controller in a dry, ventilated area protected from water and salt spray. Adjust the charging profile to the battery manufacturer's instructions; for lithium, the BMS and temperature protection must be able to stop charging when the battery requires it. Follow the sequence for connection and disconnection in the manual.

Manual and documentation

Are you in doubt about solar panel connection or the right controller? Ask me before ordering.
