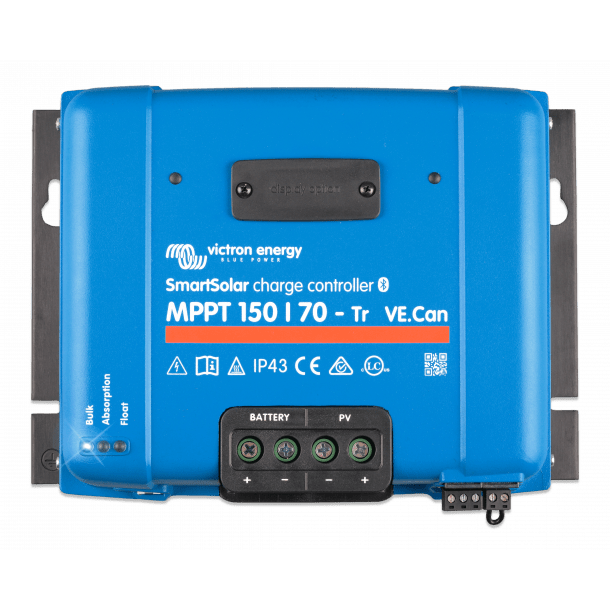

Victron SmartSolar MPPT 150/70 Tr VE.Can – solar charge controller with Bluetooth
Item no. VIC-10076
Få styr på vejen fra solpanel til batteri.
- Regulerer opladningen fra solpaneler til et kompatibelt batteri.
- Maksimal ladestrøm til batteriet: 70 A
- Batterispænding: 12, 24 eller 48 V automatisk; 36 V indstilles manuelt
- Maksimal tomgangsspænding fra solpaneler (Voc): 150 V – også ved laveste temperatur
Does this product suit your needs?
Vælg den visning, du har brug for
- SmartSolar Control plug-in-display – monteres i regulatorens frontport, uden VE.Direct-kabel.
- MPPT Control – separat display ved betjeningspladsen; kræver et VE.Direct-kabel i passende længde.
- VE.Direct til USB-interface – valgfri dataforbindelse til computer eller egnet GX-enhed.
MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Regulatorens indbyggede Bluetooth bruger ikke VE.Direct-stikket.
What is included
Denne vare er den angivne solcelleregulator. Solpaneler, batteri, installationskabler, sikringer og valgfrit visningstilbehør er ikke et komplet sæt med denne vare. Kabellængde, kabeltværsnit og sikring skal vælges til den konkrete installation. Regulatoren er ikke en 230 V-lader eller en erstatning for en DC-DC-lader.
Technical details
| Maksimal ladestrøm til batteriet | 70 A |
|---|---|
| Batterispænding | 12, 24 eller 48 V automatisk; 36 V indstilles manuelt |
| Maksimal tomgangsspænding fra solpaneler (Voc) | 150 V – også ved laveste temperatur |
| Højeste PV-spænding ved opstart og drift | 145 V |
| Nominel solcelleeffekt efter batterispænding | 12 V: 1.000 W · 24 V: 2.000 W · 36 V: 3.000 W · 48 V: 4.000 W |
| Spænding | 12 V / 24 V / 48 V / 36 V |
| Angivet strømstyrke | 70 A |
| Solcelletilslutning | Skrueklemmer |
| Kommunikation | VE.Direct og VE.Can samt indbygget Bluetooth |
| Batterityper | Bly/syre, AGM, GEL og lithium med passende ladeprofil og BMS/temperaturbeskyttelse |
| Forbrugstilslutning | Ingen almindelig LOAD-klemme til direkte forsyning af forbrugere |
| Forbindelser | VE.Direct / VE.Can / Bluetooth |
| Modelserie | SmartSolar MPPT |
| Mærke | Victron |
12/24/48 V batteri · 70 A · Bluetooth
Panelernes koldekorrigerede Voc skal være under 150 V; PV-kortslutningsstrøm og batteriets ladegrænser skal følge manualen. MPPT Control, USB-interface og en ekstern Bluetooth-dongle benytter samme VE.Direct-port. De er alternative tilslutninger dér, ikke udstyr som alle skal sættes til samtidig. Regulatorens indbyggede Bluetooth bruger ikke VE.Direct-stikket.
View manufacturer documentation (opens in a new tab)Installation and choosing accessories
Kontrollér panelets tomgangsspænding i kulde, maksimal indgangsstrøm og batteriets krav. MPPT-betegnelsens tal er ikke panelets effekt i watt.
Passer til dit solcelleanlæg?
Vælg ikke regulatoren efter panelernes watt alene. Panelernes samlede tomgangsspænding ved kulde skal holde sig under 150 V, og den tilladte PV-kortslutningsstrøm (Isc) i modelmanualen skal overholdes. Seriekobling hæver spændingen; parallelkobling hæver strømmen. Den nominelle wattangivelse er et dimensioneringspunkt, ikke en selvstændig godkendelse af enhver panelkombination.
Montering og batteri
Montér regulatoren tørt, ventileret og beskyttet mod vand og saltstænk. Tilpas ladeprofilen til batteriets anvisninger; ved lithium skal BMS og temperaturbeskyttelse kunne standse opladningen, når batteriet kræver det. Følg rækkefølgen for tilslutning og afbrydelse i manualen.
Full product description
Victron SmartSolar MPPT 150/70 Tr VE.Can converts energy from solar panels into controlled battery charging. The model delivers up to 70 A charging current and is intended for 12/24/48 V battery systems. It can be used in boats, campers, and other battery-based solar installations, provided the panels, battery, and installation are sized correctly together. Bluetooth is built-in, allowing you to monitor and configure the controller in VictronConnect without an additional Bluetooth dongle.
Technical specifications
| Maximum battery charge current | 70 A |
|---|---|
| Battery voltage | 12, 24, or 48 V automatic; 36 V set manually |
| Maximum open-circuit voltage from solar panels (Voc) | 150 V – even at the lowest temperature |
| Maximum PV voltage at start-up and operation | 145 V |
| Nominal PV power by battery voltage | 12 V: 1,000 W · 24 V: 2,000 W · 36 V: 3,000 W · 48 V: 4,000 W |
| PV connection | Screw terminals |
| Communication | VE.Direct and VE.Can as well as built-in Bluetooth |
| Battery types | Lead-acid, AGM, GEL, and lithium with appropriate charge profile and BMS/temperature protection |
| Load output | No standard LOAD terminal for direct supply of consumers |
Is it suitable for your solar system?
Do not choose the controller based on the panels' wattage alone. The total open-circuit voltage of the panels in cold weather must remain below 150 V, and the permissible PV short-circuit current (Isc) specified in the model manual must be observed. Series connection increases voltage; parallel connection increases current. The nominal wattage rating is a sizing reference point, not a blanket approval for any panel combination.
Choose the display you need
- SmartSolar Control plug-in display – mounts into the front port of the controller, no VE.Direct cable required.
- MPPT Control – separate display for the control panel area; requires a VE.Direct cable of suitable length.
- VE.Direct to USB interface – optional data connection for a computer or compatible GX device.
MPPT Control, USB interface, and an external Bluetooth dongle use the same VE.Direct port. These are alternative connections, not devices that should all be plugged in simultaneously. The controller's built-in Bluetooth does not use the VE.Direct port.
Included and necessary installation parts
This item is the specified solar charge controller. Solar panels, battery, installation cables, fuses, and optional display accessories do not constitute a complete kit with this item. Cable length, cable cross-section, and fuse must be selected for the specific installation. The controller is not a 230 V charger and is not a substitute for a DC-DC charger.
Mounting and battery
Mount the controller in a dry, ventilated area protected from water and salt spray. Adjust the charge profile to the battery instructions; for lithium, the BMS and temperature protection must be able to stop charging when the battery requires it. Follow the sequence for connection and disconnection described in the manual.
Manual and documentation
- Victron installation and user manual
- Technical data and dimension drawings for the model series
- Overview of MPPT models and display options
Are you in doubt about the solar panel configuration or the right controller? Ask me before ordering.
